爆着クラッドの製造方法



銅とアルミの爆着クラッドは

リチウムイオン電池のバスバーに最適

リチウムイオン電池バスバー 接続イメージ

アルミ電極と銅電極をバスバーまたはブロック端子で接続
同じ材質同士が接続面となります



爆着クラッドによる爪つきヒューズ

通電試験




銅とアルミ、銅とステンレスなど

異種金属のクラッド接合=爆着クラッド

コストダウン、軽量化、用途開発

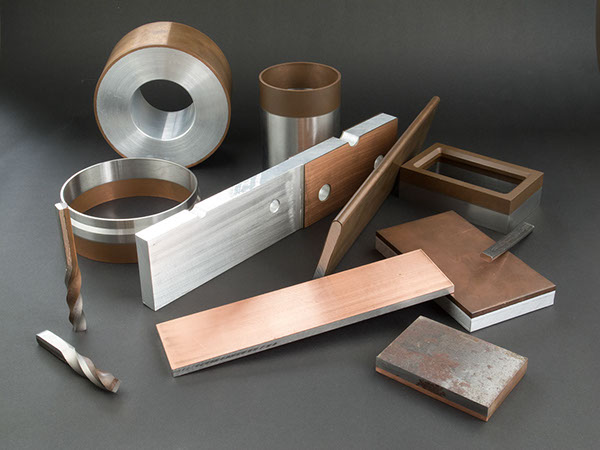

各種爆着クラッド




プレート状、ブロック状のブスバー、バスバー素材

爆着クラッド プレート状、ブロック状のブスバー、バスバー素材

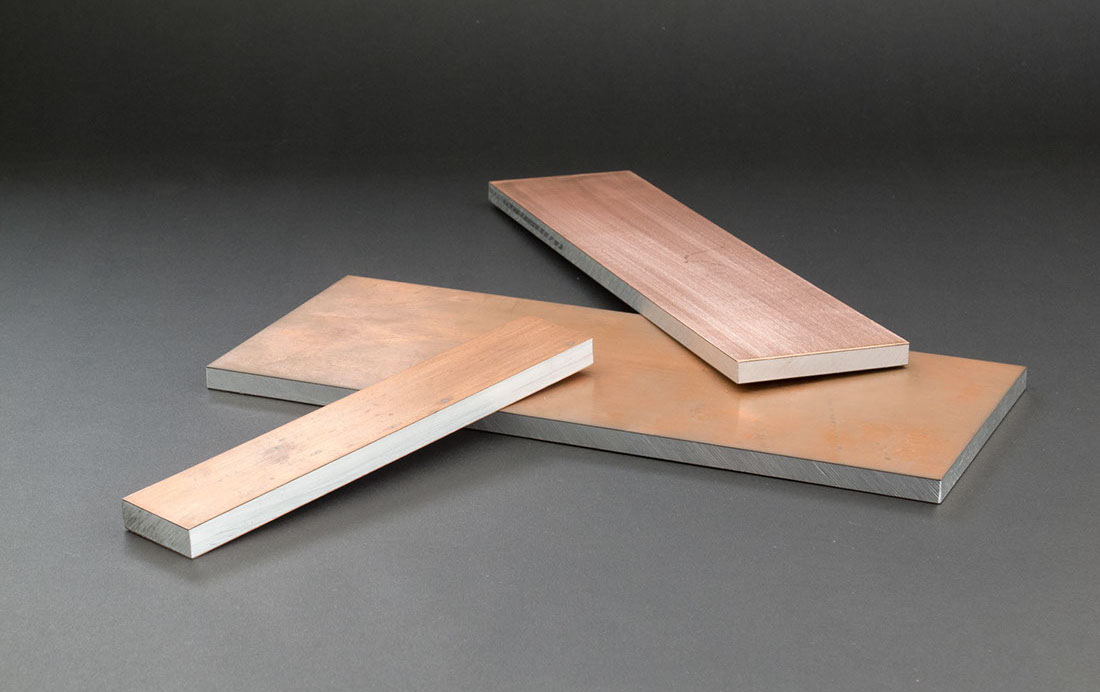

爆着クラッド プレート状

電気抵抗が小さい
機械加工、溶接、曲げ加工ができます
爆着クラッドは高品質、ローコスト



仕様および価格例

寸法

mm

厚さ

mm

アルミ

mm

mm

最小ロット

単価

100 * 1,000 2.0 1.6 0.4 300 2,800
150 * 3,000 4.0 3.7 0.3 400 20,000


材質、形状、寸法等の仕様に関して、ご要望に応じて対応いたします。

爆着クラッド プレートサンプル 無料サンプル



 プレートサンプル、お送りいたします。

「お問い合わせ」フォームの「お問合せ内容」欄に

プレートサンプル希望 とご入力の上、送信してください。

モールド変圧器等の二次端子

爆着クラッド モールド変圧器等の二次端子 両面銅皮アルミ

アルミの両面に銅をクラッド接合(右列はさらにすずメッキ)



仕様および価格例

寸法図

mm

長さ

mm

厚さ

mm

最小ロット

単価

150 350 15 100 6,900
125 280 9 300 2,200
100 230 9 500 1,700
80 230 9 500 1,500
60 200 7 500 900
40 200 7 500 600
25 100 7 500 200


材質、形状、寸法等の仕様に関して、ご要望に応じて対応いたします。

ダウンロード
LVターミナル_寸法図.pdf
PDFファイル 82.2 KB

二次端子サンプル、お送りいたします。

「お問い合わせ」フォームの「お問合せ内容」欄に

二次端子サンプル希望 とご入力の上、送信してください。


爆着クラッドのねじれ試験

爆着クラッドのねじれ試験





亜鉛精錬電解槽のカソード電極

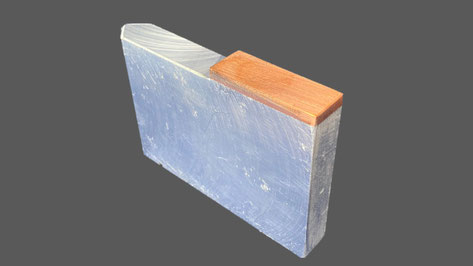

爆着クラッド 亜鉛精錬電解槽のカソード電極

銅とアルミの爆着クラッド

亜鉛精錬電解槽のカソード電極



 仕様および価格例

寸法

mm

厚さ

mm

アルミ

mm

mm

最小ロット

単価

17 * 50 15 12 3 3,000 320
31 * 40 15 12 3 3,000 420


材質、形状、寸法等の仕様に関して、ご要望に応じて対応いたします。



カソード電極サンプル、お送りいたします。

「お問い合わせ」フォームの「お問合せ内容」欄に

カソード電極サンプル希望 とご入力の上、送信してください。



薄板クラッド+E/B(電子ビーム)溶接

薄板クラッドをパイプ巻き後、E/B(電子ビーム)溶接

電磁波シールドなどの用途開発





銅とアルミの爆着クラッド

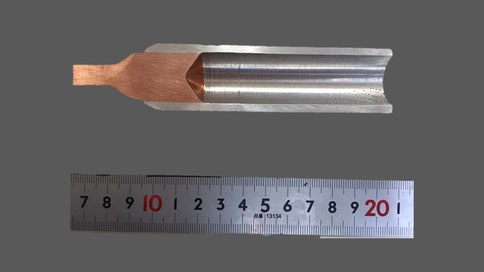

アルミ送電線用 圧縮端子

コストダウン、軽量化





異種金属の全周爆着クラッド

用途開発の機能素材





金属表面強化改質技術

ネジ部、シール部は鉄並みの強度に改質

用途開発の機能素材
